【粘鋼加固】粘貼鋼板加固施工工藝流程和方法
一、定義：粘貼鋼板加固技術是將鋼板采用高性能的環氧類粘接劑粘結于混凝土構件的表面，使鋼板與混凝土形成統一的整體，利用鋼板良好的抗拉強度達到增強構件承載能力及剛度的目的。
二、適用范圍：
1、本技術適用于對鋼筋混凝土受彎、大偏心受壓和受拉構件的加固；
2、使用環境溫度不應高于60度，相對濕度不大于70%及無化學腐蝕的使用條件為限，否則應采取有效的防護措施。
3、被加固的鋼筋混凝土構件，實測混凝土強度等級不得低于C15。
三、工藝流程
鋼板加工→表面處理→卸荷→粘貼→固定與加壓→固化→檢驗→表面防腐處理。
一、工藝特點
1、施工簡便、快捷、基本不增加被加固構件斷面尺寸和重量。
2、建筑結構膠將鋼板（型鋼）與混凝土緊密粘接，將加固件與被加固體合為一體，結構膠固化時間短，完全固化后即可以正常受力工作。
二、適用范圍
1、適用于承受靜力作用的一般受彎及受拉構件。
2、使用環境溫度不超過5～60℃，相對濕度不大于70%及無化學腐蝕的使用條件為限，否則應采取有效的防護措施。
3、當構件混凝上強度等級低于Cl5 時，不宜采用本法加固。
三、施工流程
（一）表面處理
表面處理包括加固構件結合面處理及鋼板貼合面處理，是最關鍵的工序，應認真進行。
1、對于混凝土結合面，應根據構件表面的新舊程度，堅實程度，干濕程度，分別按一下四種情況處理：
（1）對很舊很臟的混凝土構件的粘合面，應先用硬毛刷沾洗滌劑，刷除表面油垢物，后用冷水沖洗，再對結合面進行打磨，除去2~3mm后表層，直至完全露出新面，并用無油壓縮空氣吹去粉粒。處理后，若表面嚴重凹凸不平，可用高強樹脂砂漿修補。
（2）如果混凝土表面不是很舊很臟，則可直接對粘合面打磨，去掉1~2mm厚表層，用壓縮空氣除去粉塵或用清水沖洗干凈，待完全干燥后用脫脂棉沾丙酮擦拭表面即可。
（3）對于新混凝土結合面，先用鋼絲刷將表面松散浮渣刷去，再用硬毛刷粘洗滌劑洗刷表面，或用清水沖洗，待完全干后即可。
（4）對于濕度較大的混凝土構件或齡期在3個月內的混凝土構件，因一般樹脂類粘鋼膠粘劑在潮濕的基礎上粘結度會大幅度降低，故除滿足上述要求外，還須進行人工干燥處理。
2、對于鋼板粘貼面，應根據干部銹蝕程度，分別按以下兩種方法處理：
（1）如鋼板未生銹或請問腐蝕，可用噴砂、砂布或平砂輪打磨，直至出現金屬光澤為止，打磨粗糙度越大越好，打磨紋路盡量與鋼板受力方向垂直。其后用脫脂棉沾丙酮擦拭干凈。
（2）如鋼板銹蝕嚴重，須先用適度鹽酸浸泡20min，使銹層脫落，再用石灰水沖洗，中和酸離子，最后用平砂輪打磨出紋路。
（二）卸載
為減輕和消除后粘鋼板的應力和應變滯后現象，粘鋼板前宜對構件進行適量（活荷載）卸載。
（三）配粘鋼膠
粘鋼膠粘劑分為甲、乙組分，須在使用時于現場臨時配置。配置方法參照產品使用說明書規定進行。按選定的配比稱量，將甲、乙組分分別倒入干凈容器，按同一方向進行機械攪拌，至色澤完全均勻?yàn)橹埂?br/>（四）粘貼
粘鋼膠粘劑配置好后，用抹刀同時涂抹在已處理好的混凝土表面和鋼板貼合面，為使粘鋼膠能充分浸潤，滲透、擴散、粘附于結合面，宜先用少量粘鋼膠于結合面來回刮抹數遍，再添抹至所需厚度（1~3mm），中間厚邊緣薄，然后將鋼板貼于預定位置。鋼板粘貼后，用手錘沿粘貼面輕輕敲擊鋼板，如無空洞聲，表示粘貼密實，否則應剝下鋼板，補粘鋼膠，重新粘貼。
（五）固化
粘鋼膠粘劑一般都是指在常溫下固化，經24h即拆除夾具或支撐，3d后即可受力使用。若氣溫低于0℃，應采取人工加溫，一般用紅外線加溫。在固化期內不得對鋼板有任何擾動。
（六）防腐處理
外部粘鋼加固鋼板，應按設計要求進行防腐處理。當外抹砂漿保護層防腐時，為利于砂漿粘結，可與鋼板粘結或外包一層鋼絲網或粘一層豆石，并在抹灰時涂抹一道混凝土界面劑。
（七）檢驗
加固構件的粘鋼質量，一般采用非破損檢驗，即外觀檢查鋼板邊緣溢粘鋼膠色澤、硬化程度，以小錘錘擊鋼板檢驗鋼板的有效粘結面積。錨固區有效粘結面積不應小于90%。

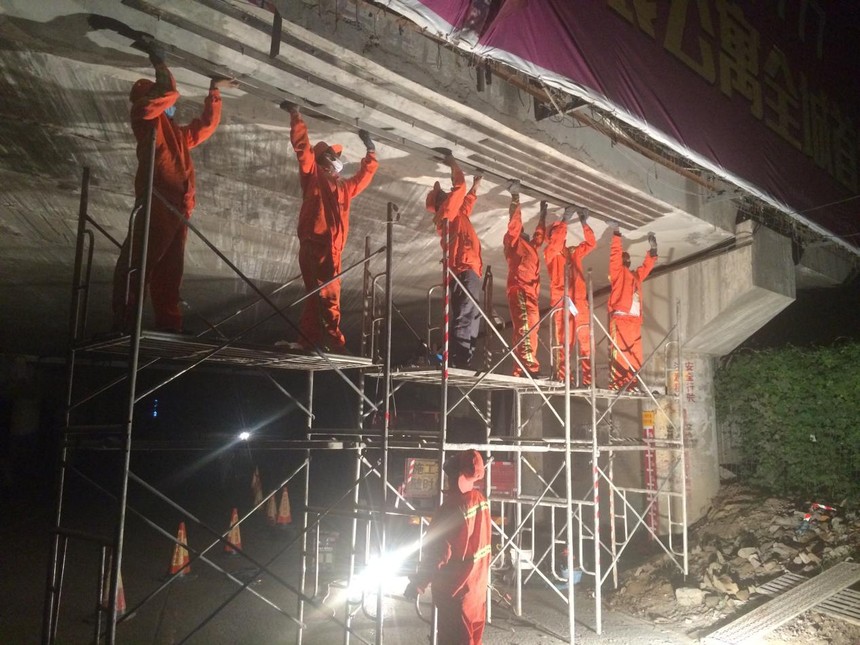

四、案例圖片
